2D- en 3D-sturing voor kranen en bulldozers: Maximale precisie bij graafwerken
De voordelen van deze technologie
Onze kranen en bulldozers kunnen worden uitgerust met Topcon- of Leica-sturingssystemen, een toonaangevend merk in machinebesturingstechnologie. Met gebruiksvriendelijke interfaces en robuuste sensoren zorgen deze systemen voor een maximale nauwkeurigheid en productiviteit op de werf.
De voordelen van 2D- en 3D-sturing
- Hogere graafprecisie – Geen over- of ondergraven, minder correcties nodig.
- Tijdsbesparing – Geen noodzaak voor handmatige peilmetingen of uitzetwerk.
- Kostenbesparing – Lager brandstofverbruik, minder slijtage en efficiënter werken.
- Flexibiliteit – Werken met digitale ontwerpen zonder fysieke referentiepunten.
Onze merken:
  |

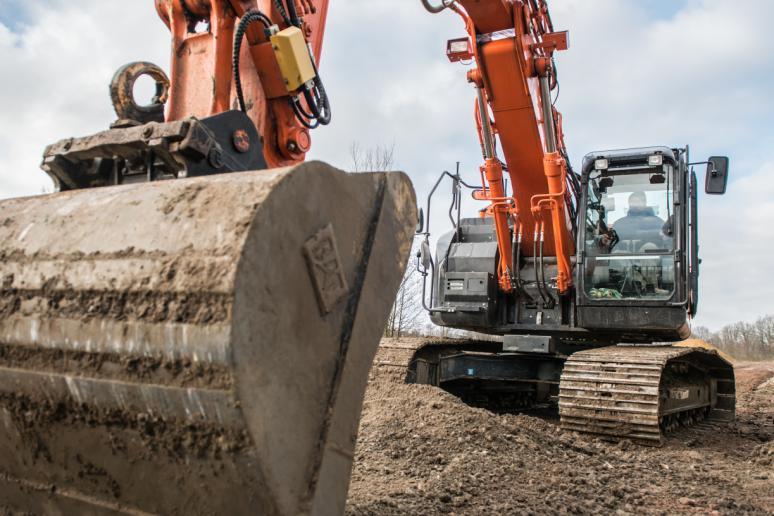

2D-sturing met laserontvanger
Het 2D-sturingssysteem maakt gebruik van een laserontvanger en een referentiepunt om de hoogte en helling van de bak te controleren. Hierdoor kan je nauwkeurig op een vooraf bepaalde diepte graven, zonder dat er constant manuele metingen nodig zijn. Ideaal voor nivelleringen, taludwerken, funderingen, bouwputten,... waarbij de hoogte op één vlak constant moet blijven.

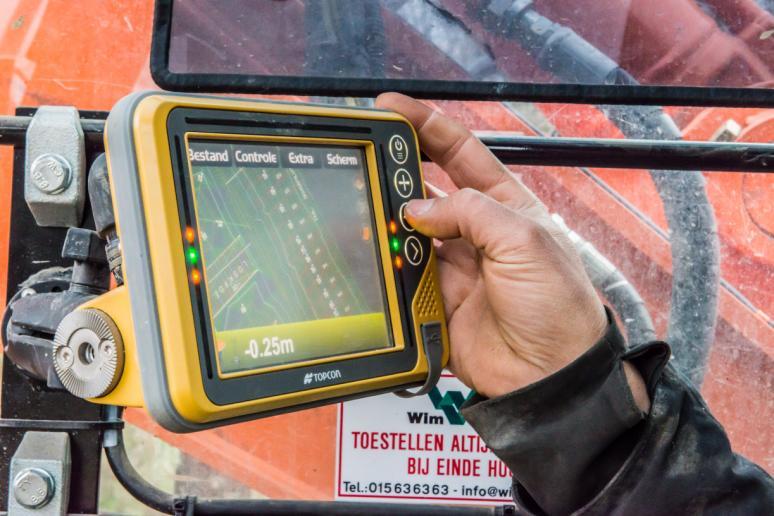

De machinist krijgt bovendien real-time feedback op een display in de cabine en kan hierdoor de bak nauwkeurig positioneren.
Dit systeem werkt met:
- Een roterende laser die een vast referentievlak creëert.
- Laserontvangers gemonteerd op de kraanarm, die continu de hoogte meten.
- Kleurenscherm in de cabine.
- Hellingssensoren die de hoek van de bak bepalen.
- Digitaal terreinmodel (DTM), afhankelijk van type sturing met het gewenste grondprofiel.

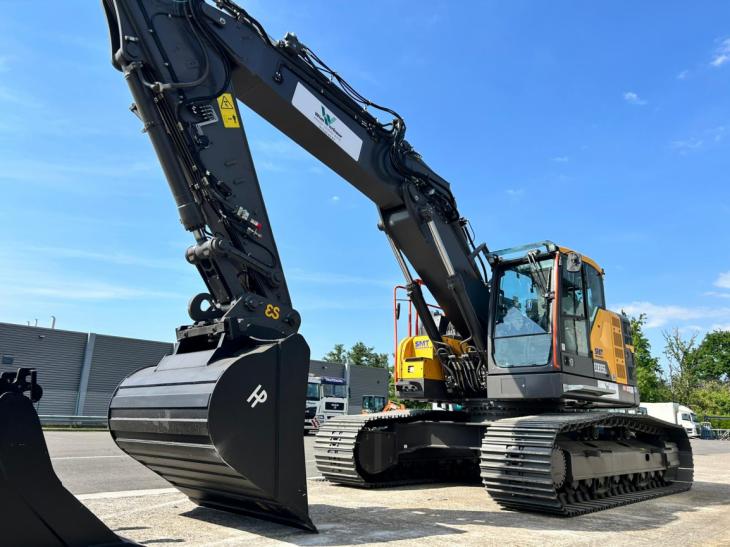

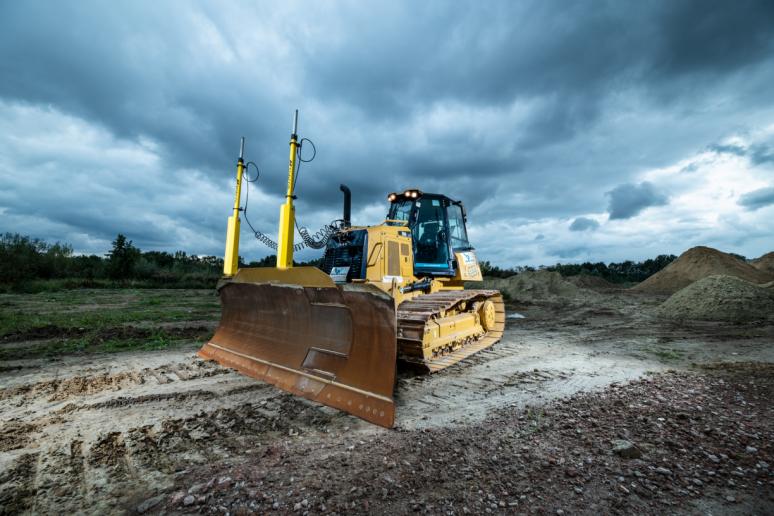

3D-sturing met GPS
Voor complexe en grootschalige graafwerken biedt 3D-sturing met GPS een efficiënte en nauwkeurige oplossing. Dit systeem maakt gebruik van satellietgegevens om de exacte positie en hoogte van de graafmachine in real-time te bepalen. Hierdoor kan de machinist werken volgens een vooraf gedefinieerd 3D-ontwerp, zonder dat fysieke referentiepunten op het terrein nodig zijn. Deze technologie is bijzonder geschikt voor toepassingen zoals grote bouwplaatsen en infrastructuurwerken.
Werking van het systeem
De 3D-sturing werkt op basis van de volgende componenten:
- Satellietontvangers op de graafmachine, die continu de XYZ-coördinaten bepalen.
- RTK-correctiesignalen, geleverd via een basisstation of netwerkcorrectie, om de nauwkeurigheid van de positiegegevens te verhogen.
- Digitaal terreinmodel (DTM), afhankelijk van type sturing met het gewenste grondprofiel

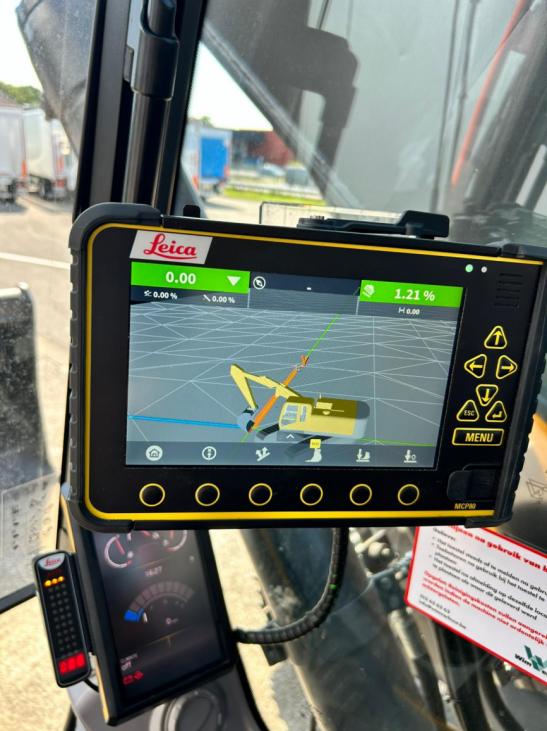

- Kleurenscherm in de cabine, waarop het ontwerp en de voortgang visueel worden weergegeven.
Signaalvereisten en verantwoordelijkheid
Een betrouwbare GPS-ontvangst is essentieel voor een correcte werking van het 3D-systeem. De klant is zelf verantwoordelijk voor de beschikbaarheid en kwaliteit van dit GPS-signaal. Indien er geen signaal beschikbaar is (en er geen totaalstation gebruikt wordt), kan de 3D-sturing niet functioneren. In dat geval kan er eventueel overgeschakeld worden op een 2D-sturing, waarvoor geen GPS-signaal vereist is.
De RTK-correctiesignalen van Move RTK werken in heel België en Nederland. Buiten deze regio is het de verantwoordelijkheid van de klant om zelf een geschikt correctiesignaal te voorzien. Indien gewenst kan Wim Verhuur ook buiten deze gebieden een correctiesignaal leveren; hiervoor kunnen extra kosten worden aangerekend.
3D-sturing met totaalstation
Wanneer extreme precisie vereist is, zoals bij het uitgraven van bouwputten of wegenwerken, kan onze 3D-sturing met totaalstation ingezet worden. Dit systeem werkt met een totaalstation dat exact de positie van de bak bepaalt, zelfs in omgevingen waar GPS minder nauwkeurig is. Dit systeem biedt de hoogste nauwkeurigheid (tot op enkele millimeters) en wordt vaak gebruikt voor complexe bouwputten, wegenbouw en precisiegrondwerken.
Dit systeem werkt met:
- Een robot-totaalstation, dat op een vast punt wordt geplaatst.
- Prisma’s op de kraan, die continu door het totaalstation worden gevolgd.
- Millimeter-nauwkeurige positiebepaling, ongeacht omgevingsfactoren.
- Kleurenscherm in de cabine.
- Digitaal terreinmodel (DTM), afhankelijk van type sturing met het gewenste grondprofiel
Plannen en bestandsformaten
De klant is zelf verantwoordelijk voor het correct aanleveren van de bestanden*. De plannen kunnen eenvoudig geüpload worden naar het systeem via de cloud (door Wim Verhuur) of lokaal op de werf met een USB-stick.
Ondersteunde bestandsformaten zijn:
- Leica-sturing: DXF of XML
- Topcon-sturing: TP3
*Wim Verhuur is niet aansprakelijk voor de kwaliteit of functionaliteit van de aangeleverde plannen. Indien het nodig is om het formaat van een plan aan te passen, kunnen hiervoor bijkomende kosten worden aangerekend.
Tools en graafbakken
Onze 2D- en 3D-sturingssystemen zijn standaard ingesteld op de meegeleverde kofferbak. Wens je echter met een andere graafbak te werken – zoals een sleuvenbak – dan is het belangrijk dat je dit op voorhand aan ons doorgeeft. Zo kunnen wij de nodige gegevens van de extra graafbakken vooraf inlezen in het sturingssysteem. Zonder deze voorbereiding kan de sturing niet correct functioneren, wat de precisie en efficiëntie van jouw graafwerken kan beïnvloeden.
Het maximale halen uit jouw sturing?
Onze kranen en bulldozers kunnen uitgerust worden met 2D en 3D-sturing zodat je vlot aan de slag kan. Toch nog wat hulp nodig om vlot met deze moderne technologiën overweg te kunnen? Volg dan een opleiding via Wim Verhuur Academy!
